PR 4 # 2.1 Cabaña El Manzano

Después de varios meses voluntariando en la Ecoescuela El Manzano, en la escuela VÍNCULOS de Chiloé y en la ecoaldea Pailimay, todos en Chile, nos preparábamos para retomar el viaje cuando Javi y Grifen de la ecoescuela nos cuestionaran se podríamos hacer los revoques de la cabaña que había sido hecha en el Bioconstruyendo2013, la cual teniamos acompañado y participado en todo el proceso desde el principio... aceptamos!!!

 En la Ecoescuela El Manzano había tenido lugar un gran evento de bioconstrucción, el Bioconstruyendo 2013, en lo cual ayudamos como voluntarios... en este evento se construyeran diversos espacios entre los cuales una cabaña!

En la preparación (Reporte 2) para el evento se construyó toda la estructura de la cabaña en madera y en el Bio el Arquitecto Carlos Placitelli facilitó la construcción del techo vivo e relleno de las paredes en BTA, bloques de tierra alivianada.

Así que el propósito de nuestro trabajo sería rellenar algunas partes de las paredes que habían quedado por hacer incluyendo unos vitrales para embellecer y agrandar la iluminación del espacio, incorporar una cocina a leña antigua y revocar el interior!

En el caso de este proyecto, dado ya haber un diseño y tareas definidas, los principios residían principalmente en aprovechar al máximo los materiales y herramientas ya existentes en la Ecoescuela...

Los participantes principales fueron Nuno y yo, pero algunas veces otros voluntarios que fueran llegando nos ayudaran y también tuvimos las manos de los alumnos de la calase de bioconstrucción que facilitamos en un PDC de Invierno...

Aun que ahora nos dedicábamos en exclusivo a un trabajo de la Ecoescuela, el concepto organizacional se mantuvo como a cuándo del voluntariado! Seguimos compartiendo espacios y tareas con todos.

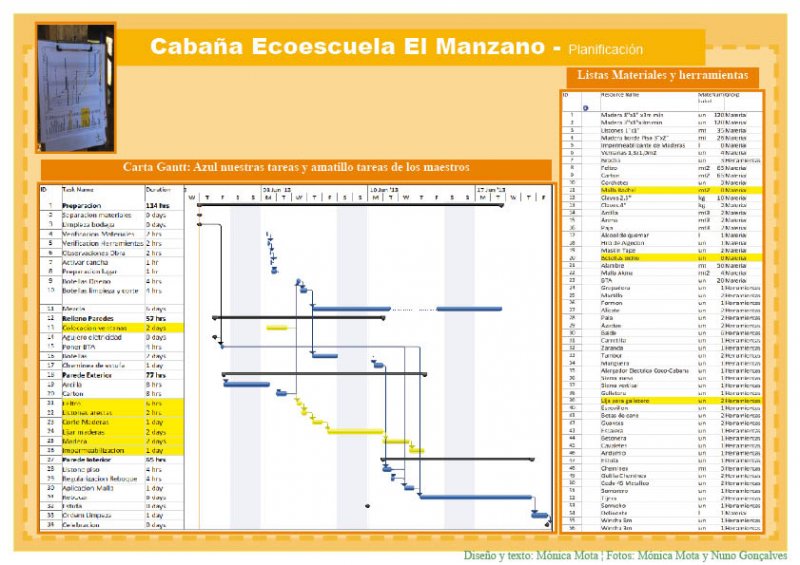

I. El primer paso consistió en hacer una carta Gantt con todas las tareas previstas:

• para el interior a realizar por nosotros, basada en una tabla que había sido preparada por otros amigos que han podido hacer el trabajo
• para el revestimiento exterior en madera a ser realizado por los maestros que habitualmente trabajan en la Ecoescuela.

El objetivo de esta carta Gantt, además de servir para planear todas nuestras tareas e interdependencia con las tareas de los maestros, también nos sería útil para hacer una análisis de todos los materiales y herramientas necesarias para definir pronto lo que realmente sería necesario comprar y todo lo que se podría aprovechar de lo existente en el hogar! El PDF de la Carta Gantt se puede acceder en el punto 2.1.6 Documentación.

Además de la carta Gantt creamos el mismo documento en el Gantter del Google Drive para compartir con Javi y Grifen las tareas y el punto de situación a cada día.

En lo que respecta al plazo previmos inicialmente 4 semanas teniendo en cuenta algunos días de organización, una semana más de la fecha que Javi y Grifen tenían como referencia. En todo el caso el importante para ellos sería tener la cabaña terminada antes del PDC de Invierno a iniciar a 13 de Julio con el objetivo de poder servir de alojamiento a algún alumno.

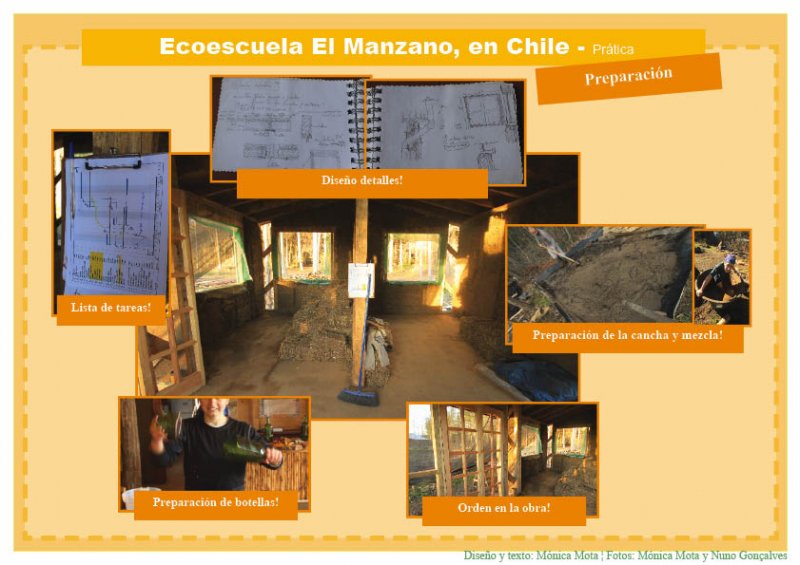

II. En el día 29 de Mayo de 2013 empezábamos la preparación de los trabajos...

• Orden de la bodega de materiales y herramientas, utilizada por todos
• Verificación de los materiales y herramientas necesarios comprar
• Observación de detalles constructivos a definir
• Activación de la cancha e preparación del espacio de construcción
• Diseño del vitral de botellas... después de validado por Grifen, hicimos la selección, limpieza y corte de las mismas
• Preparación de la mezcla del Revoque grueso

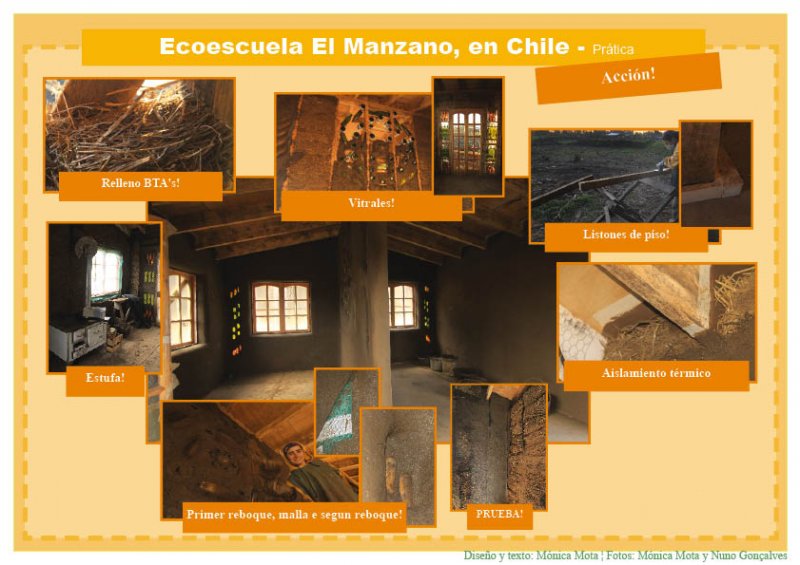

III. Materiales, herramientas, cancha, mezcla, botellas.... acción!

• Empezamos por rellenar los huecos con BTA dejando los espacios para inserción de las botellas, caño de la chimenea (alrededor rellenamos con adobes para aislar el caño metálico de la estructura de madera y de los BTA, minimizando el riesgo de incendio) de la estufa y dos tuberías (una en cada compartimiento) para pasaje de los cables de electricidad, paralelamente fuimos aplicando arcilla y cartón en las paredes exteriores para que los maestros pudieran empezar su trabajo.

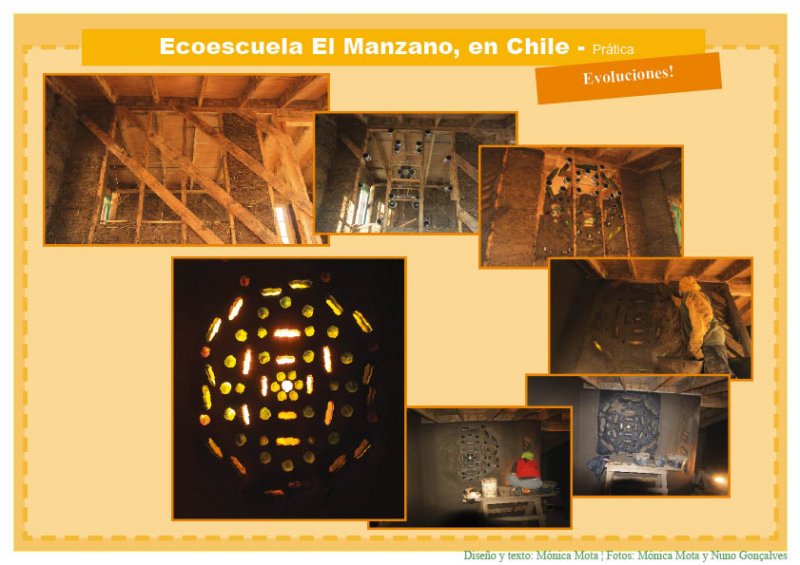

• Fijamos las botellas de acuerdo a los diseños para creación de los vitrales
• cortamos y lijamos unas maderas para aplicación como listones de piso en el perímetro de todas las paredes interiores, para protección del barro por la humidad y los daños físicos.
• Por la dimensión de las vigas fue necesario elevar la aplicación del aislamiento térmico hasta el tope con el techo vivo de forma a eliminar una posible puente térmica, así en las paredes norte y sur aplicamos BTA que encajaba perfectamente y en las restantes paredes como el espesor era muy reducido aplicamos lo que había sobrado del aislamiento de piso en poliestireno expandido.
• con los huecos rellenos, botellas fijas y listones aplicados... empezamos el revoque grueso... en una parte chica como prueba aplicamos una capa de cerca de 1cm de espesor para regularizar y aplomar... después, y como el objetivo seria no hacer un revoque fino posterior, trabajando el grueso para que este quedara a la vista con buen acabado, decidimos: primero aplicar desperdicios de malla de sombra y después una capa hecha con arena más fina e paja picada (primero con machete para la prueba, pero después José nos ayudó dejando ocupar la chipeadora de El Manzano), todo esto antes que la capa más gruesa secara, para que la malla quedara perfectamente pegada a las dos capas.
  Esta idea resultó de la observación de los bordes de las ventanas que habían sido hechos con un pedazo de malla en el Bio y no habían tenido cualquier fisura... igualmente Carlos Placitelli, el Arquitecto, había recomendado la aplicación de un trozo de malla en las juntas verticales entre hilas de bloques... así, y como la Ecoescuela tenía una gran cantidad de pedazos de malla, decidimos aplicar la técnica a toda la pared para minimizar la fisuración del revoque y quedar la cabaña lista a ocupar.
  En un principio y de acuerdo al plan preveíamos hacer la totalidad de cada una de las tareas a la vez (regularización del revoque, aplicación de malla y revoque) pero de esa forma el primer revoque ya estaría seco a la fecha de aplicación de la malla, así que fue necesario adaptar las tareas de acuerdo a la prueba. Para regularización y plomo de las paredes ocupábamos una regla de madera de cerca de 1m de largo, más o menos el largo de pared que íbamos haciendo y una llana japonesa. Para los bordes redondeados ocupábamos llanas hechas por nosotros de botellas plásticas!

RESULTADO APROBADO, sin ninguna fisuración... aplicamos a todas las restantes paredes!

• La necesidad de mezcla era una constante y había que hacer dos distintas, así que temporariamente parábamos los trabajos para hacer mezcla. Normalmente nos tomaba una mañana entera hacer una mezcla con 5 carretillas de arena... había que zarandear y cargar arena, preparar la arcilla y la paja y mezclar todo muy bien. Como la mezcla superficial era con arena fina y paja cortada, tuvimos aun que salir por dos veces de Manzano a recorrer arena (más fina que la que allá existía) y cortar la paja en la chipeadora! Tentábamos siempre que la mezcla fuera hecha algunos días que la ocupáramos para que tuviera tiempo para reposar mejorando sus propiedades.
• A la medida que llegaban los materiales fuimos colocando la estufa y su chimenea, una etapa importante una vez que estábamos en pleno invierno y así podríamos calentar el espacio y el agua, trabajando un poco más cómodos y permitiendo el secado más rápido de las paredes.
• El revestimiento exterior en madera terminó siendo hecho por Miguel, un voluntario de Costa Rica con el don de trabajar el coligue y otro voluntario más que iba cambiando. Cuando necesario le echábamos una mano. De este trabajo igual dependía el cierre del nuestro en lo que respecta a los revoques exteriores, bien como cerrar con aislamiento térmico y vedar las juntas de la chimenea de la estufa.

IV. Terminando el grueso de la obra, tiempo para los detalles:

• tratamos y limpiamos la estufa... aplicamos por abajo un piso en aluminio para proteger la madera del piso
• aplicamos bisagras en las ventanas
• alijamos y limpiamos el piso

 26 de Agosto de 2013... TERMINADA!

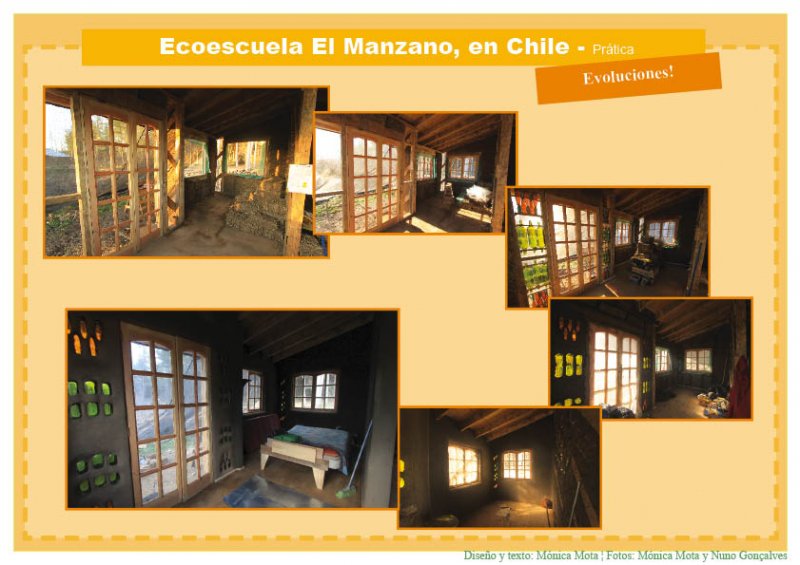

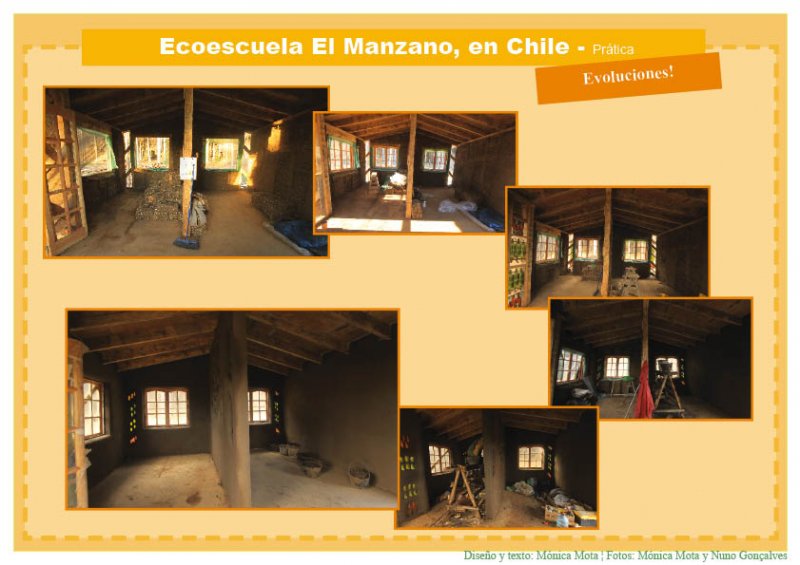

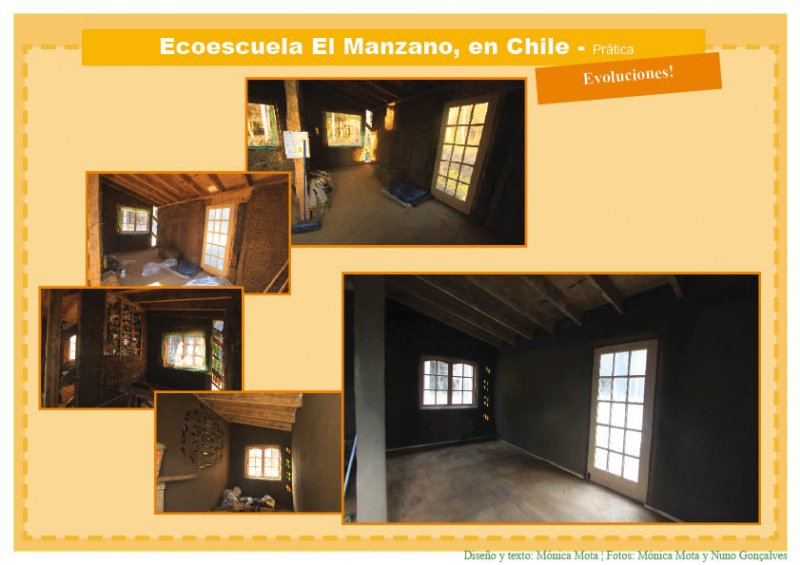

Siguen fotos de las evoluciones... y en el punto siguiente los PDF's de las Cartas Gantt FINAL, con las tareas en tiempo real y la comparación con lo previsto inicialmente!

V. CELEBRACIÓN...

En este periodo tuvimos la oportunidad de convivir mucho con toda la familia estrechando lazos... en los restantes voluntarios encontramos muchos amigos, habiendo siempre cosas pasando... la monotonía no pasaba por allá y las celebraciones eran continuas...

Para festejar la terminación de las obras de la cabaña organizamos una "once" con torta de chocolate y... una noche de pizzas en la cabaña en que cada uno llevó/regaló algo para la cabaña: cama, colchón, frazadas, un jarrón artesanal, alfombras, cojines, etc... LISTA A HABITAR!

Mientras trabajábamos en el proyecto siguiente (2.2) tuvimos la oportunidad/felicidad de habitar la cabañita que fuimos primoreando:

• Nuno aplicó cierres y mangos en las ventanas, hizo unos bello mangos de coligue para las puertas y un borde para el piso de aluminio de la estufa
• Con el apoyo de los niños y otros voluntarios, hicimos una escalera de entrada con llantas viejas rellenas con desperdicios de obra y piedras grandes
• Miguel hizo un tendedero en coligue
• Limpiamos alrededor

Una gran alegría de haber podido apreciar y participar en todo el proceso de construcción de esta cabaña, junto con muchas personas hermosas que nos brindaran su cariño y conocimientos!

A TODOS los que de ella hacen parte... nuestra cabañita!

DROPBOX - Carta Gantt PREVISTA para la Cabaña

DROPBOX - Carta Gantt REAL de la Cabaña

DROPBOX - Comparación de las Cartas Gantt, PREVISTA y REAL... a reflexionar en el punto 3 (PR4 # 3.Reflexión)

DROPBOX - Lista de materiales y herramientas necesarias
